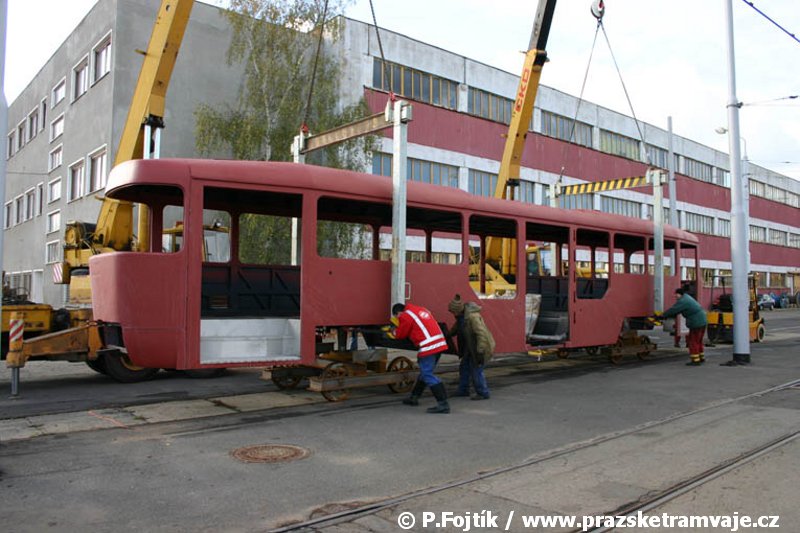

Karoserie vozu T3R.PLF ev.č.8252 v Opravně tramvají Ústředních dílen
Karoserie vozu T3R.PLF ev.č.8252 v Opravně tramvají Ústředních dílen
Karoserie vozu T3R.PLF ev.č.8251 v Opravně tramvají Ústředních dílen
Rodící se vůz T3R.PLF ev.č.8251 v Opravně tramvají Ústředních dílen

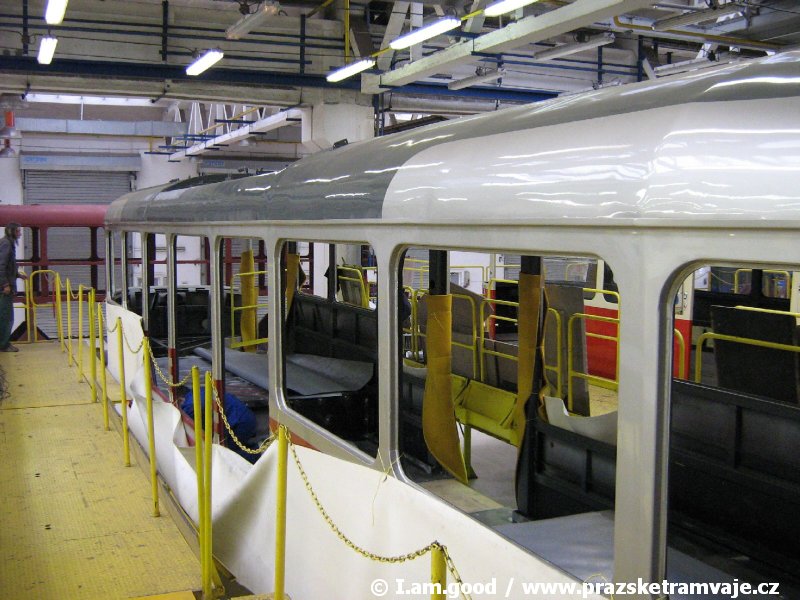

Rodící se vůz T3R.PLF ev.č.8252 v Opravně tramvají Ústředních dílen
Rodící se vůz T3R.PLF ev.č.8252 v Opravně tramvají Ústředních dílen
Rodící se vůz T3R.PLF ev.č.8251 v Opravně tramvají Ústředních dílen

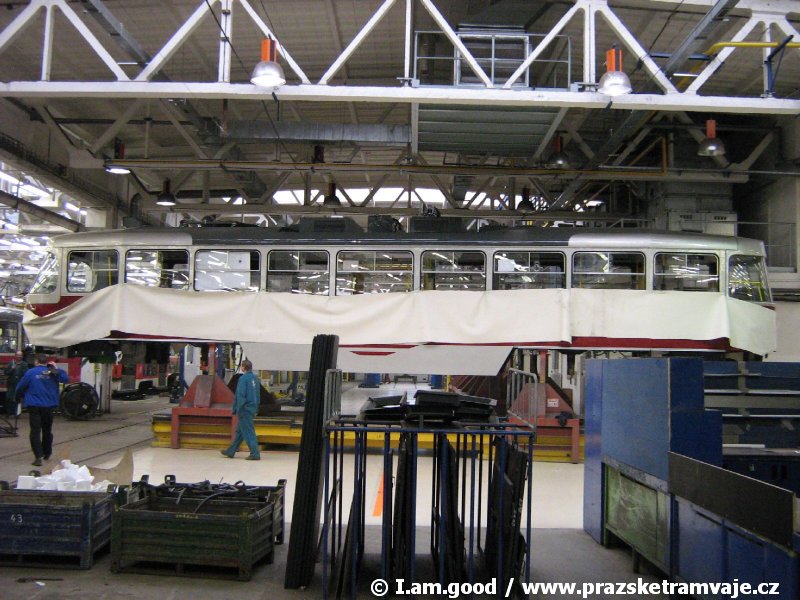

Rodící se vůz T3R.PLF ev.č.8251 v Opravně tramvají Ústředních dílen

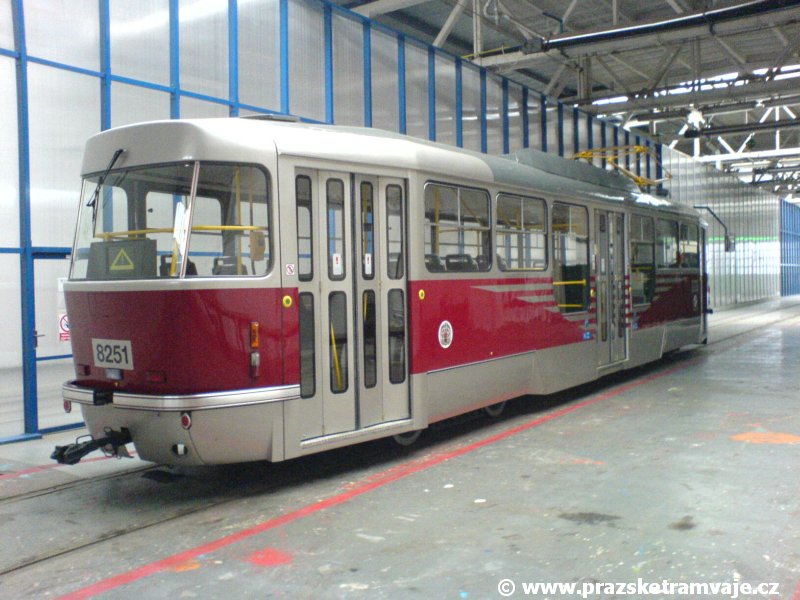

Dokončený vůz T3R.PLF ev.č.8251 v Opravně tramvají Ústředních dílen

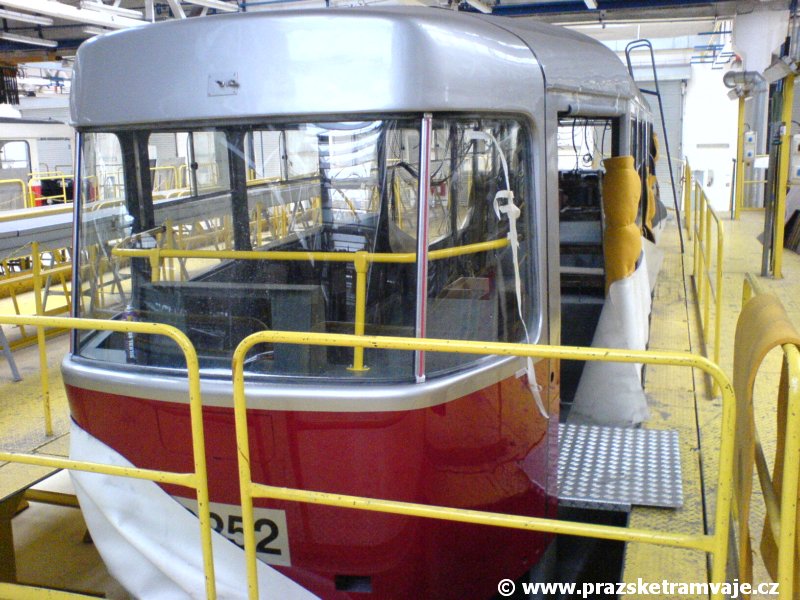

Takřka dokončený vůz T3R.PLF ev.č.8252 v Opravně tramvají Ústředních dílen
Dokončený vůz T3R.PLF ev.č.8252 v Opravně tramvají Ústředních dílen
Představení vozu T3R.PLF ev.č.8251 představitelům Prahy

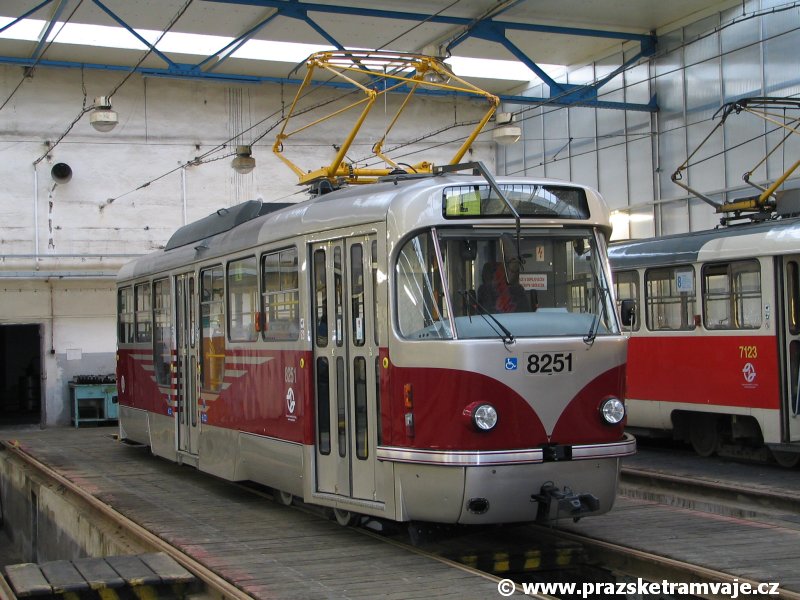

Vůz T3R.PLF ev.č.8251 ve vozovně Vokovice
Vůz T3R.PLF ev.č.8251 na cvičné jízdě v Podbabě

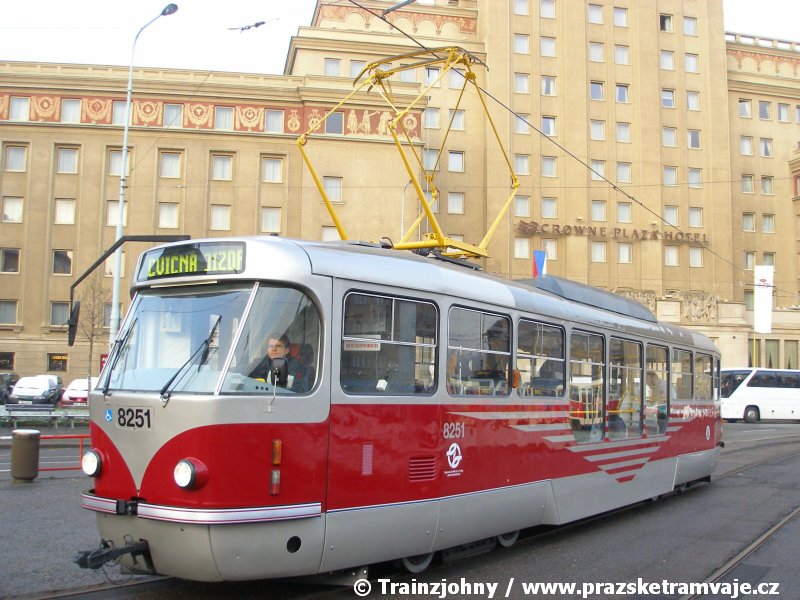

Vůz T3R.PLF ev.č.8251 na cvičné jízdě na Vítězném náměstí
Vůz T3R.PLF ev.č.8252 na lince 2 na Prašném mostě

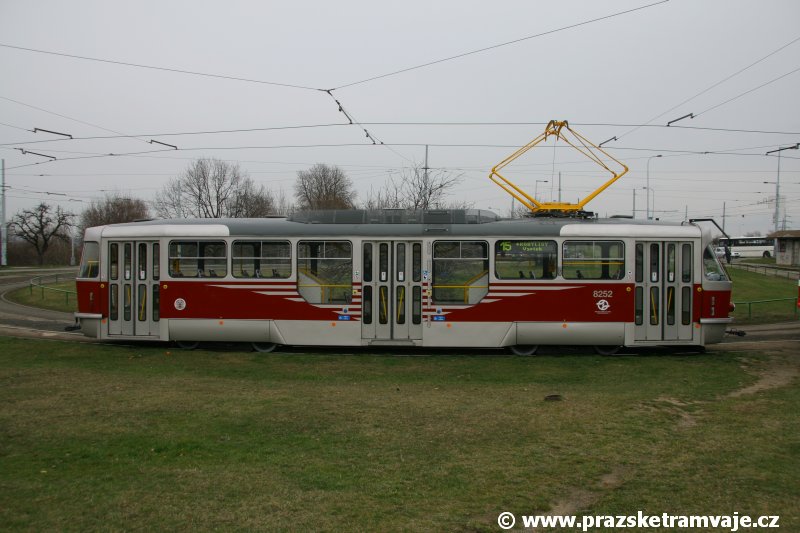

Vůz T3R.PLF ev.č.8252 na lince 2 ve smyčce Červený Vrch
Vůz T3R.PLF ev.č.8252 na lince 8 na Vítězném náměstí
Vůz T3R.PLF ev.č.8252 na lince 8 na Těšnově
Vůz T3R.PLF ev.č.8252 na lince 15 na Vypichu

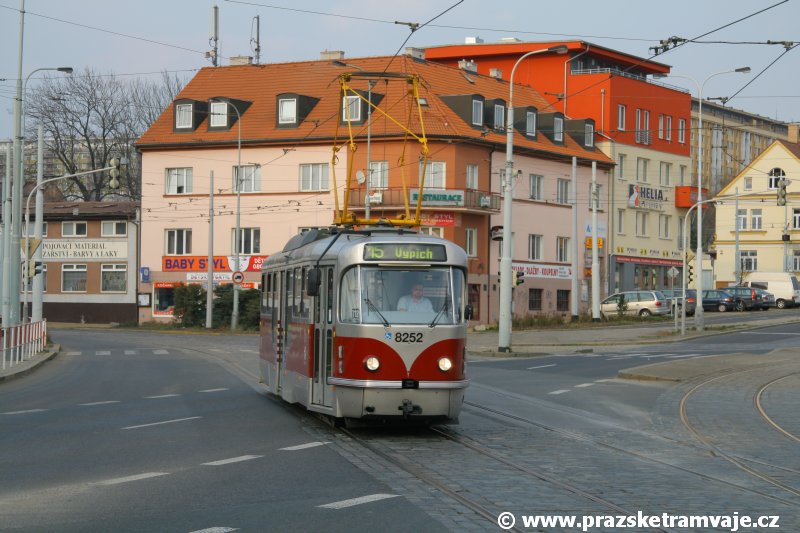

Vůz T3R.PLF ev.č.8252 na lince 15 ve smyčce Vypich
Vůz T3R.PLF ev.č.8252 na lince 8 na Vltavské
Karoserie vozu T3R.PLF ev.č.8252 v Opravně tramvají Ústředních dílen
Karoserie vozu T3R.PLF ev.č.8251 v Opravně tramvají Ústředních dílen
Karoserie vozu T3R.PLF ev.č.8252 v Opravně tramvají Ústředních dílen

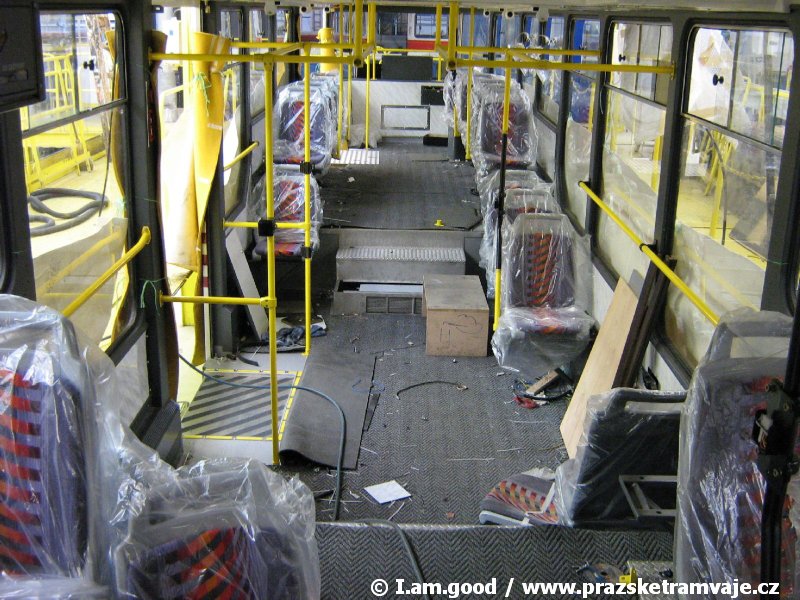

Rodící se vůz T3R.PLF ev.č.8251 v Opravně tramvají Ústředních dílen
Rodící se vůz T3R.PLF ev.č.8251 v Opravně tramvají Ústředních dílen
Rodící se vůz T3R.PLF ev.č.8251 v Opravně tramvají Ústředních dílen
Rodící se vůz T3R.PLF ev.č.8252 v Opravně tramvají Ústředních dílen
Rodící se vůz T3R.PLF ev.č.8252 v Opravně tramvají Ústředních dílen
Dokončený vůz T3R.PLF ev.č.8251 v Opravně tramvají Ústředních dílen
Takřka dokončený vůz T3R.PLF ev.č.8252 v Opravně tramvají Ústředních dílen

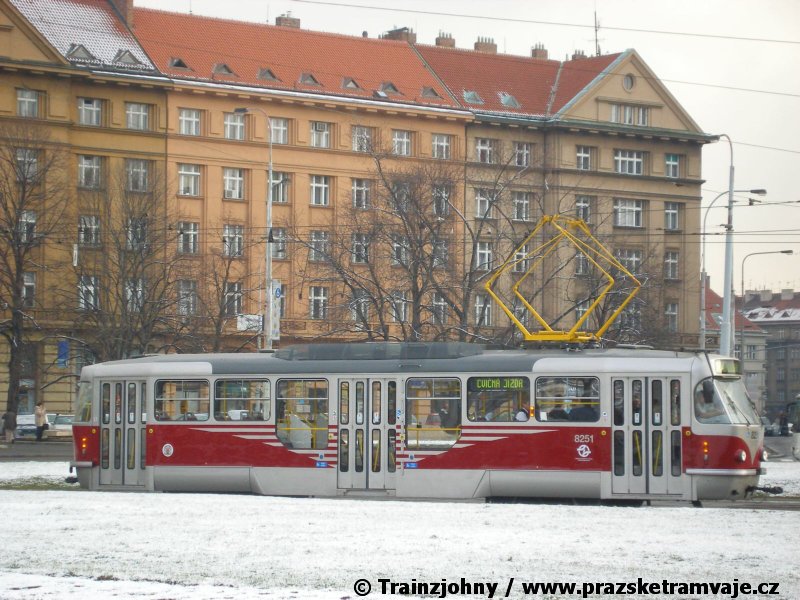

Vůz T3R.PLF ev.č.8251 na Palachově náměstí
Vůz T3R.PLF ev.č.8252 ve vozovně Střešovice
Vůz T3R.PLF ev.č.8251 na cvičné jízdě na Červeném Vrchu
Vůz T3R.PLF ev.č.8251 na cvičné jízdě v Podbabě

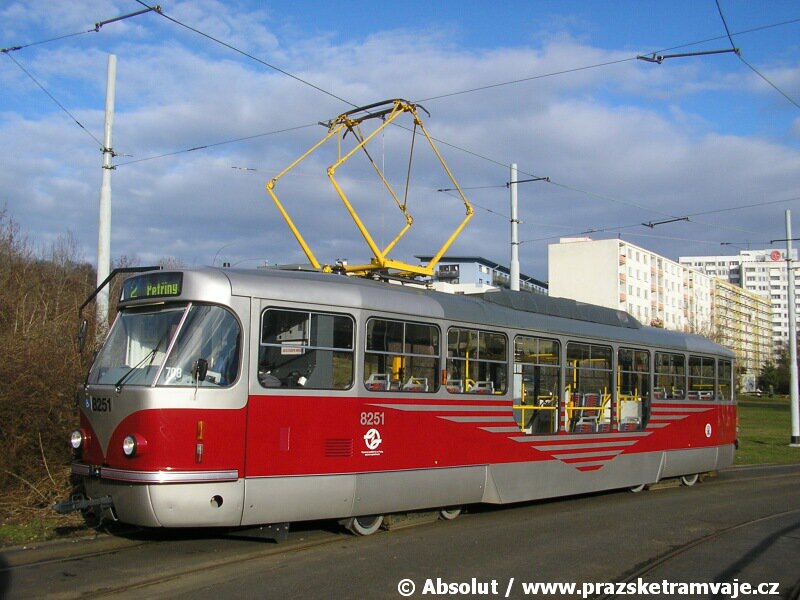

Vůz T3R.PLF ev.č.8251 na lince 2 ve smyčce Červený Vrch
Vůz T3R.PLF ev.č.8252 na lince 2 na Dejvické
Vůz T3R.PLF ev.č.8252 na lince 2 na Sídlišti Červený Vrch
Vůz T3R.PLF ev.č.8252 na lince 8 na Vítězném náměstí
Vůz T3R.PLF ev.č.8252 na lince 8 na Těšnově
Vůz T3R.PLF ev.č.8252 na lince 15 v Kobylisích

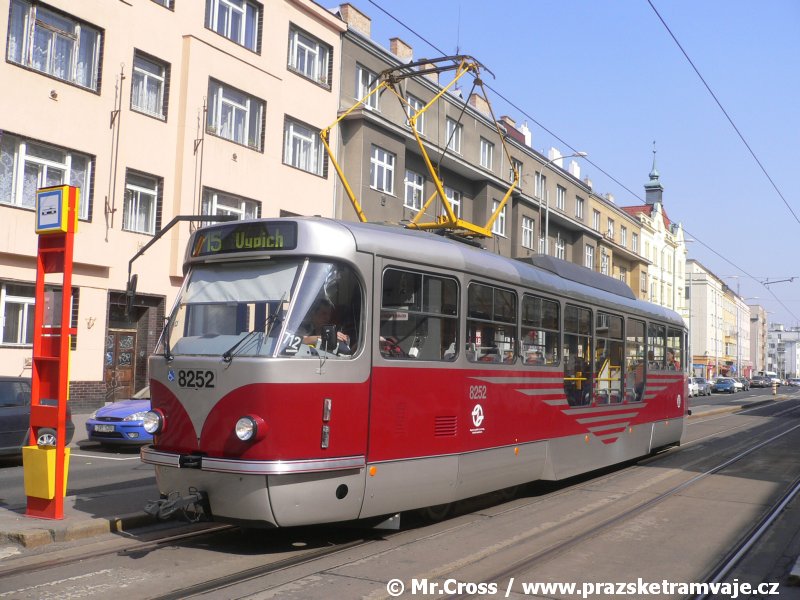

Vůz T3R.PLF ev.č.8252 na lince 15 v zastávce U Kaštanu

Snaha o modernizaci vozového parku vedla mnohé dopravce ke snaze za co nejméně peněz obnovit svůj vozový park, ale přitom nabídnout svým cestujícím patřičný komfort v podobě alespoň částečně nízkopodlažních vozidel.

Nízkopodlažní vozidla zahraničních výrobců nepřichází v úvahu díky své vysoké ceně, článková vozidla 14T z plzeňské Škody zase oplývají přebytečnou kapacitou. Protože stávající vozový park tramvají není z nejmladších a staré vozy T3 pomalu dosluhují, rozhodl se Dopravní podnik Praha, podobně jako jiná města, využít nabídku firmy ČKD Pragoimex na dodávku zcela nových vozových skříní VarCB3LF s nízkopodlažní střední částí, designově vycházejících z líbivé a nadčasové skříně vozu T3, jejichž výrobcem jsou Krnovské opravny a strojírny. Skříň prvního vozu ev.č.8251 byla dodána ke kompletaci do Ústřední dílen 18. října 2006, skříň druhého vozu ev.č.8252 byla předána 2. listopadu 2006. Jde o 27. a 28. skříň tohoto typu vyrobenou Krnovskými opravnami a strojírnami.

Tramvajový vůz T3R.PLF (T3 Rekonstrukce, výzbroj Progress, Low Floor /nízká podlaha/) využívá hrubé stavby skříně typu VarCB3LF / VarioLF, která je svařovaná, lehké ocelové konstrukce s antikorozní úpravou. Obdobně jako u libereckého provedení jsou i u pražského vozu dosazena standardní laminátová čela dle designu architekta Kardause, která jsou ke skeletu přichycena pružným lepícím tmelem. Tím vzniká na bocích vozidla v Praze přiznaná spára tmelu černé barvy, shodná s vozy T3R.PV. Odlišný tvar obliny střechy je způsobený jinou technologií výroby skříně oproti vozu T3. Od vozu T3R.PV jej kromě umístění nízkopodlažní části na první pohled odlišuje o jedno okno delší vozová skříň (tento nárůst tvoří cca 1 metr), se zřízenou střední nízkopodlažní částí a zakrytí čelního prostoru v okolí spřáhel. Pouhým okem nerozeznatelný rozdíl je i ve výšce podlahy od temene kolejnice ve vysokopodlažní části (při použití původních podvozků), která je o 40 mm níže (860mm) oproti vozům T3R.PV (900mm). Nízkopodlažní vstup je umístěn ve výšce 350 mm nad temenem kolejnice.

Do skříně se montuje moderní bezkontaktní IGBT výzbroj TV-PROGRESS od firmy Cegelec, která je částečně umístěná ve střešních kontejnerech a částečně pod vozidlem. Plastová dveřní křídla od firmy SKD jsou poháněna časem ozkoušenými dveřními pohony od firmy BAHOZA, poprvé použitými na voze T3M2-DVC ev.č.8089. Rozdílné je ovšem vedení křídel v horní části, kdy kolejničky uchycené ke spodní části krytu mechanismu dveří nahradily průřezy v laminátu elegantně skrývající vodící kolejničky. Toto řešení zároveň umožňuje použití o cca 2 cm delších dveřních křídel, která ve své horní polovině lépe lícují.

Podvozky jsou oproti vozům T3R.P případně T3R.PV vybaveny silnějšími motory TE022H/TE033 o jmenovitém výkonu cca 44 kW, doplněnými o kotoučovou brzdu Dako M1 a novými typy kolejnicových brzd. Prvním vozem, který byl tímto typem podvozků opatřen se stal 15. února 2007 vůz ev.č.8252, vůz ev.č.8251 zatím na nové podvozky čeká.

V interiéru vozu jsou odlišně od ostatních měst, ve kterých vozy skříň VarioLF využívají, umístěna polstrovaná sedadla firmy FAINSA (známá již z vozů T6A5), zavěšená do bočnice vozu v uspořádání 1+1. Toto uspořádání je zvoleno z důvodu předpokládané vyšší provozní obsazenosti vozu na linkách a umožnění rychlejší výměny cestujících na zastávkách. Pozitivně se promítá také do šířky tří schodišťových stupňů uvnitř vozu, propojujících obě výškové úrovně vozidla. Podlahu vozu kryje krytina Altro známá z modernizovaných vozů, která je ve vysokopodlažní části před prostorem vnitřních schodů opatřena zdrsnělými šipkami provedenými v červené barvě, upozorňující cestující na změnu výškové úrovně.

Topení je umístěno v topném kanálu v bočnici obdobně jako u vozů T6A5 a T3R.P a T3R.PV. Po vzoru vozů KT8D5.RN2P je rovněž topný agregát uschovaný pod prostorem vnitřních schodů. Cestujícím slouží informační systém firmy APEX a optické informační panely od firmy BUSE Blansko. S ohledem na snížený strop v prostoru nízkopodlažní části by bylo velmi praktické umístit do vysokopodlažní části nad druhým podvozkem ještě jednu sadu vnitřních informačních zařízení, neboť ty v části nad prvním podvozkem nejsou přes snížený strop ze zadní části vůbec viditelné.

Ve střední nízkopodlažní části je umístěna mechanická výklopná nájezdová plošina pro invalidní vozíčky. Stanoviště řidiče je provedeno ve standardní podobě stanovišť vozů T3R.P a T3R.PV, včetně ovládání nožními pedály a se shodně umístěnými ovládacími prvky, jenž doplňuje pouze kontrolka požadavku na obsluhu plošiny pro osoby se sníženou pohyblivostí.

Nátěr vozu vychází z dílny Ing.Arch.Patrika Kotase, který se snažil zachovat dvoubarevné provedení vycházející z klasických vozů T3, avšak tentokrát byla zvolena kombinace vínové se stříbrnou, jenž vytváří na čele vozu pomyslný šíp. Na bocích vozidla zaujme v prostoru kolem nízkopodlažní části prokládání barevných odstínů, které má zdůraznit nízkopodlažní část a cestující se sníženou pohyblivostí směřovat k nízkopodlažnímu vstupu. Atypický nátěr vozu vychází z historických pražských nátěrů, kdy má asociovat trolejbusový nátěr šedesátých let a byl zvolen zejména z důvodu snazšího rozlišení vozu řidiči protijedoucích tramvají, vyvolaným jiným průjezdným profilem vozu, který je podobný vozům KT8D5 a jejich modifikacím. V původní podobě laku byla evidenční čísla vozu na bocích nastříkána černou barvou na stříbrném podkladovém obdélníku. Do provozu s cestujícími, ale vozy zasáhly již s evidenčními čísly vyvedenými stříbrnou barvou na podkladové vínové barvě.Rozdílně od ostatních měst jsou střešní kontejnery s výzbrojí uschovány za líbivými, částečně průhlednými, kryty v tmavě šedé barvě střechy.

Exteriér vozidla je "vylepšen" použitím rakouských směrových světel, známých již z rekonstruovaných vozů KT8D5.RN2P. V přední části vozidla jsou použity pouze s čirými kryty, v zadní části vozu jsou umístěny s klubovými vozy shodné dělené červenobílé. Tlačítka pro poptávkové otevírání dveří cestujícími jsou odlišně od rekonstruovaných vozidel T3R.P a T3R.PV umístěna vně vozu i na sloupcích před prvními a za posledními dveřmi, což cestujícím značně zjednodušuje možnost vyžádat si otevření prvních a posledních dveří.
